Ako globálne dodávky skladacích smartfónov neustále rastú,Skladacie LCD obrazovky sériesa stali jedným z technicky najnáročnejších segmentov na trhu spotrebnej elektroniky. Na rozdiel od štandardizovaných procesov pre tradičné ploché displeje predstavujú flexibilné obrazovky jedinečné výzvy vo fyzickej štruktúre, elektrických charakteristikách a poruchových režimoch, ktoré si vyžadujú špecializované schopnosti pri testovaní, klasifikácii a renovácii.
Podľa údajov IDC prekročili globálne dodávky skladacích smartfónov v roku 2025 22 miliónov kusov, pričom kumulatívna inštalovaná základňa presiahla 50 miliónov kusov. Spoločnosť Samsung vlastní približne 65 % tohto trhu, vďaka čomu je séria Fold najväčším zdrojom dopytu po opravách LCD obrazoviek série Fold. Prieskum priemyslu naznačuje 7-9% poruchovosť obrazovky v priebehu 12 mesiacov používania na skladacích zariadeniach, čo je výrazne viac ako 3-5% miera pre tradičné vlajkové telefóny barového typu. Zlomenie ohybného kábla v oblasti pántu, flexibilná delaminácia substrátu a porucha dotykového senzora sa zaraďujú medzi tri najčastejšie spôsoby zlyhania. Oficiálne náklady na výmenu za nové zostavy skladacích obrazoviek sa zvyčajne pohybujú od 200 do 400, s čakacími dobami 5 až 10 pracovných dní. Táto realita urýchlila dozrievanie profesionálnych kanálov obnovy a renovácie pre LCD obrazovky série Fold.

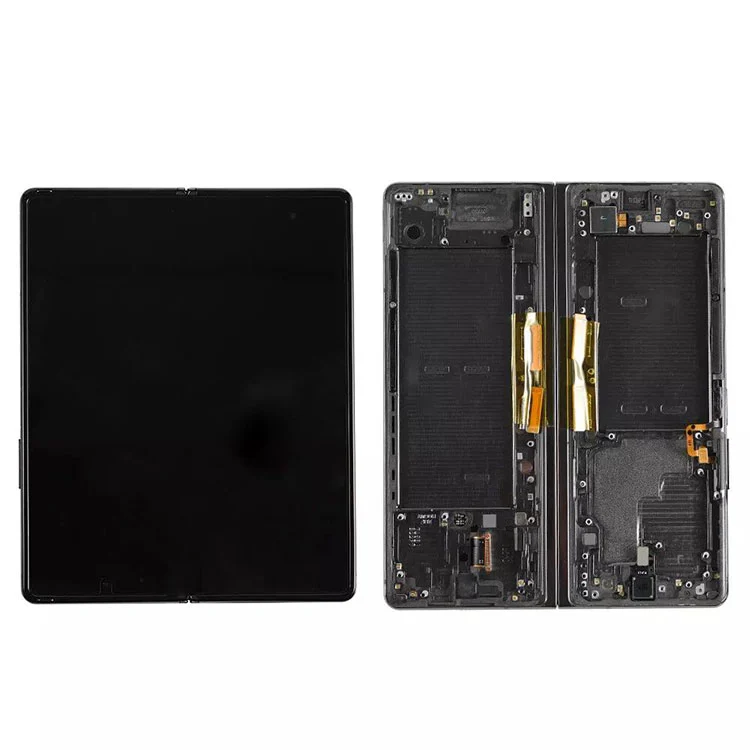

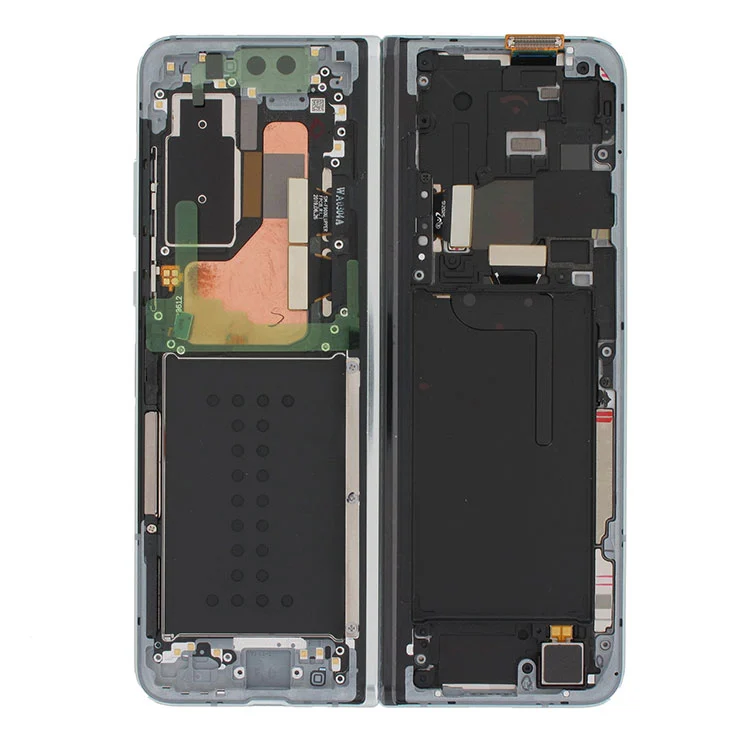

Nasledujúca tabuľka uvádza identifikátory modelov a kľúčové technické špecifikácie pre LCD obrazovky série Fold, ktoré sú v súčasnosti dostupné na trhu s náhradnými dielmi:
| Model produktu | Kompatibilné zariadenie | Typ panelu | Veľkosť hlavného displeja | Rozlíšenie | Obnovovacia frekvencia | IC vodiča |
|---|---|---|---|---|---|---|
| Zložiť 6 LCD | Galaxy Z Fold6 | Dynamický AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Zložiť 5 LCD | Galaxy Z Fold5 | Dynamický AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Zložiť 4 LCD | Galaxy Z Fold4 | Dynamický AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Zložiť 3 LCD | Galaxy Z Fold3 | Dynamický AMOLED | 7,6" | 2208 × 1768 | 120 Hz | S6SY759 |
| Zložiť 2 LCD | Galaxy Z Fold2 | Dynamický AMOLED | 7,4" | 2213 × 1689 | 120 Hz | S6SY758 |
| Zložiť LCD | Galaxy Fold (1. generácia) | Dynamický AMOLED | 7,3" | 2152 × 1536 | 60 Hz | S6SY757 |
Poznámka ku kompatibilite:Pinouty konektorov a priradenia flex káblov sa medzi generáciami líšia. Medzigeneračná výmena nie je podporovaná.
Z inžinierskeho hľadiska poruchy vSkladacie LCD obrazovky sérieriadiť sa skôr identifikovateľnými fyzickými vzormi než náhodným rozložením.
Únavová zlomenina v oblasti závesu
Viacvrstvové kovové stopy (dátové linky, skenovacie linky, elektrické vedenia) pod flexibilným OLED panelom sú vystavené cyklickému namáhaniu v ohybe počas opakovaného skladania. Laboratórne údaje ukazujú, že zatiaľ čo spoločnosť Samsung hodnotí tieto displeje na 200 000 ohybov, skutočné používanie s toleranciami pántov a prenikaním prachu spôsobuje v niektorých vzorkách mikrotrhliny po 80 000 až 100 000 cykloch. Elektrické testovanie odhalí jednu alebo viac zvislých čiar (svetlých alebo tmavých), ktoré indikujú prerušenie alebo skrat. Tento typ poruchy je možné riešiť pomocou presného spojovacieho zariadenia, lokalizovania zlomových bodov pod 100-násobným zväčšením a opätovného vytvorenia elektrických spojení pomocou anizotropného vodivého filmu (ACF) s termokompresným spájaním.
Flexibilná delaminácia substrátu vedúca k strate dotyku
Vrstva dotykového senzora na skladacích displejoch zvyčajne používa strieborné nanovláknové materiály alebo kovové pletivo potiahnuté na flexibilnom polyimidovom substráte. Dlhšie skladanie môže spôsobiť lokalizované oddelenie medzi substrátom a optickou lepiacou vrstvou krycieho skla, čo má za následok prerušenie dotykového signálu. Typickým príznakom je 2-3 cm široký pás v strede displeja bez odozvy na dotyk. To si vyžaduje čistenie prostredia čistých priestorov a opätovnú lamináciu pomocou vysoko priepustného optického lepidla s vákuovým lepiacim zariadením. Menej ako 12 – 15 % opravárenských zariadení dokáže dôsledne riešiť tento problém.
Úplné zlyhanie IC alebo ohybného kábla ovládača
Niektoré LCD obrazovky série Fold vyzerajú fyzicky nepoškodené, ale nezobrazujú žiadny výstup. Testovanie izolácie zvyčajne identifikuje buď chybný IC ovládača alebo zlomený dlhý ohybný kábel prechádzajúci oblasťou pántu, čo predstavuje mechanické slabé miesto v signálovej ceste. Po lokalizácii chybného segmentu pomocou diagnostických dosiek je možné vymeniť flex kábel alebo zabaliť IC ovládača. Tento typ opravy má najnižšie náklady spomedzi troch hlavných kategórií porúch s mierou úspešnosti presahujúcou 85 %.
Päťúrovňový štandard klasifikácie
Profesionálne operácie obnovy zaviedli prepracovaný systém triedenia na spracovanie LCD obrazoviek série Fold:
| stupňa | Definícia | Elektrický skúšobný štandard | Dispozičná cesta |
|---|---|---|---|
| A | Plne funkčná dobrá jednotka | Odchýlka dotyku <1,5 mm po celej ploche, rovnomernosť jasu > 85 %, žiadne chyby zobrazenia | Priama recirkulácia |
| B | Menšia kozmetická vada | Plná funkčnosť, drobné škrabance polarizátora alebo opotrebovanie rámu povolené | Vyčistený, znížený obeh |
| C | Opraviteľná funkčná porucha | Zlomenie ohybu, porucha integrovaného obvodu alebo anomália dosky ovládača, ale panel a dotyková vrstva sú neporušené | Zadajte proces lepenia/relaminácie |
| D | Neopraviteľná funkčná porucha | Únik tekutiny z panela, vypálenie OLED alebo fyzické poškodenie substrátu | Demontujte diely na úrovni komponentov |
| E | Kompletné 报废 | Poškodenie štruktúry vo viacerých vrstvách | Materiálové zhodnocovanie |
Priemyselné údaje zo skutočných sérií obnovy ukazujú, že spomedzi zhromaždených LCD obrazoviek série Fold tvoria triedy A a B spolu 18 – 22 %, trieda C predstavuje 35 – 40 % a triedy D a E tvoria zvyšok. Viac ako polovica zlyhaných obrazoviek má hodnotu opätovného použitia alebo obnovy komponentov, čo je výrazne vyššia ako približne 30 % miera opätovného použitia pre tradičné ploché LCD.
Presné triedenie LCD obrazoviek série Fold vyžaduje špeciálnu matricu testovacieho zariadenia:
| Kategória testu | Vybavenie | Kľúčové špecifikácie | Testovacie položky |
|---|---|---|---|
| Elektrické | Tester displeja | Podpora protokolu MIPI, 3,3V-5,5V nastaviteľné | Šedá stupnica, plná farba, prechodové vzory |
| Elektrické | Dotknite sa položky Test Board | 126-bodové maticové skenovanie, presnosť ±0,5 mm | Detekcia mŕtvej zóny, meranie driftu |
| Elektrické | Starnúci stojan | 72 hodín, cyklus 25 °C - 45 °C | Skríning latentného zlyhania |
| Optické | Tabuľka prenosu svetla | 5000-8000 Lux nastaviteľné | Únik tekutiny, poškodenie rozdrvením, bubliny polarizátora |
| Optické | Ukazovateľ hĺbky záhybu | Laserový snímač posunu, presnosť ±0,01 mm | Fyzické meranie hĺbky záhybov |
| Vizuálne | Mikroskop | Zväčšenie 100-200x | Oxidácia zlatých prstov, mikrotrhliny |
| Spoľahlivosť | Komora na meranie teploty/vlhkosti | 60 °C / 90 % RH | Overenie stability po oprave |
| Spoľahlivosť | Skladací tester | 15-20 cyklov/min, programovateľný uhol | Vzorkovanie životnosti ohybu |
Analýza obnovených obrazoviek série Samsung Fold odhaľuje rôzne rozloženie režimov zlyhania medzi generáciami:
| Model obrazovky | Ohybová zlomenina | Dotknite sa Delaminácie | IC/flex kábel | Iné | Celková miera opraviteľnosti |
|---|---|---|---|---|---|
| Zložiť 6 LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| Zložiť 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Zložiť 4 LCD | 46 % | 15 % | 21 % | 18 % | 68 % |
| Zložiť 3 LCD | 52 % | 12 % | 19 % | 17 % | 71 % |
| Zložiť 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Zložiť LCD | 38 % | 10% | 35 % | 17 % | 72 % |
Novšie generácie Fold 6 a Fold 5 vykazujú mierne vylepšený dizajn ohybného kábla s nižšou mierou zlomenín v porovnaní s Fold 3. Displeje Fold prvej generácie majú vyššiu mieru zlyhania IC ovládača, ale vo všeobecnosti sa dajú ľahšie opraviť, čo vedie k najvyššej celkovej opraviteľnosti spomedzi všetkých generácií.
Nasledujú referenčné cenové rozsahy pre LCD obrazovky Fold Series podľa triedy v B2B distribúcii (USD za jednotku, trhové údaje Q1 2026):
| Model obrazovky | Stupeň A | stupeň B | Stupeň C (opravené) | Stupeň D (časti) |
|---|---|---|---|---|
| Zložiť 6 LCD | 165 - 190 dolárov | 140 - 160 dolárov | 85 - 105 dolárov | 35-45 dolárov |
| Zložiť 5 LCD | 110 - 130 dolárov | 90 - 110 dolárov | 55-70 dolárov | 25-35 dolárov |
| Zložiť 4 LCD | 80-95 dolárov | 65-80 dolárov | 40-50 dolárov | 18-25 dolárov |
| Zložiť 3 LCD | 55-65 dolárov | 45-55 dolárov | 30-38 dolárov | 12-18 dolárov |
| Zložiť 2 LCD | 35-45 dolárov | 28-35 dolárov | 18-25 dolárov | 8-12 dolárov |
| Zložiť LCD | 25-32 dolárov | 18-25 dolárov | 12-18 dolárov | 5-8 dolárov |
Poznámky k cenám:Jednotky triedy A vyhovujú opravárenským kanálom vyžadujúcim prémiovú kvalitu. Opravené jednotky triedy C (po lepení alebo výmene polarizátora) ponúkajú plnú funkčnosť pre kupujúcich citlivých na cenu. Diely triedy D poskytujú ohybné káble, integrované obvody ovládačov a polarizátory na opravy na úrovni komponentov.
Pre všetkých šesťSkladacie LCD obrazovky série(Zloženie 6 / Zloženie 5 / Zloženie 4 / Zloženie 3 / Zloženie 2 / Zloženie LCD), je k dispozícii plnohodnotný stabilný zdroj vrátane:
Všetky zásielky prechádzajú testovaním displeja, celoplošným dotykovým skenovaním a vizuálnym hodnotením s poskytnutými testovacími správami.
